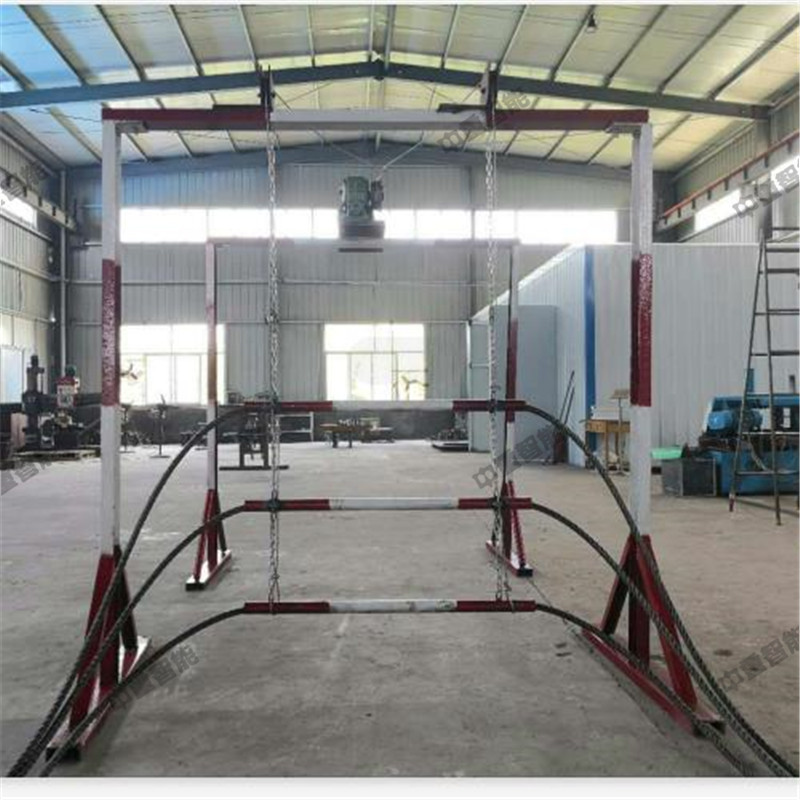

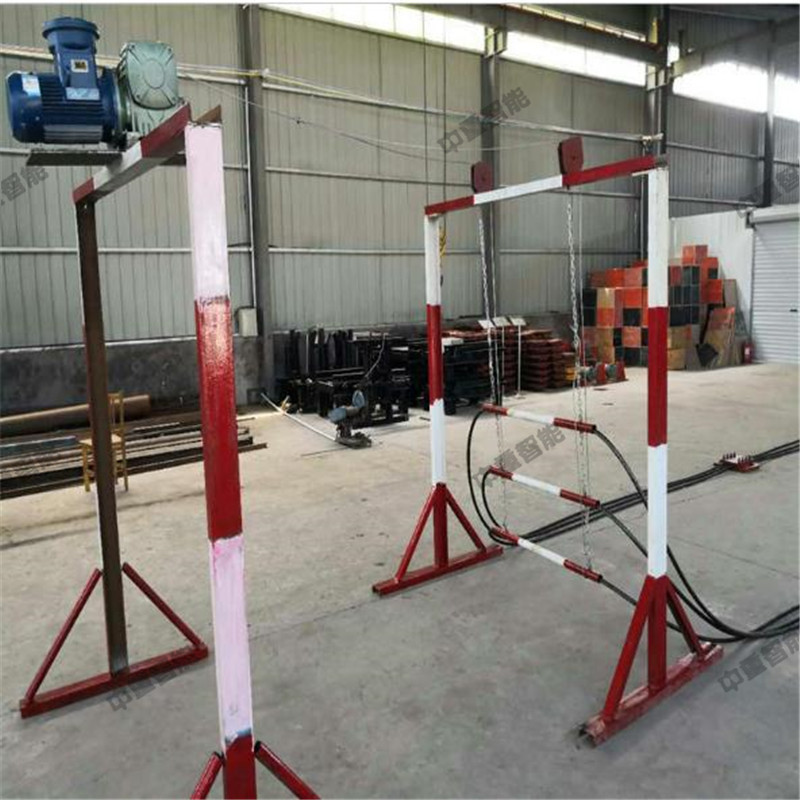

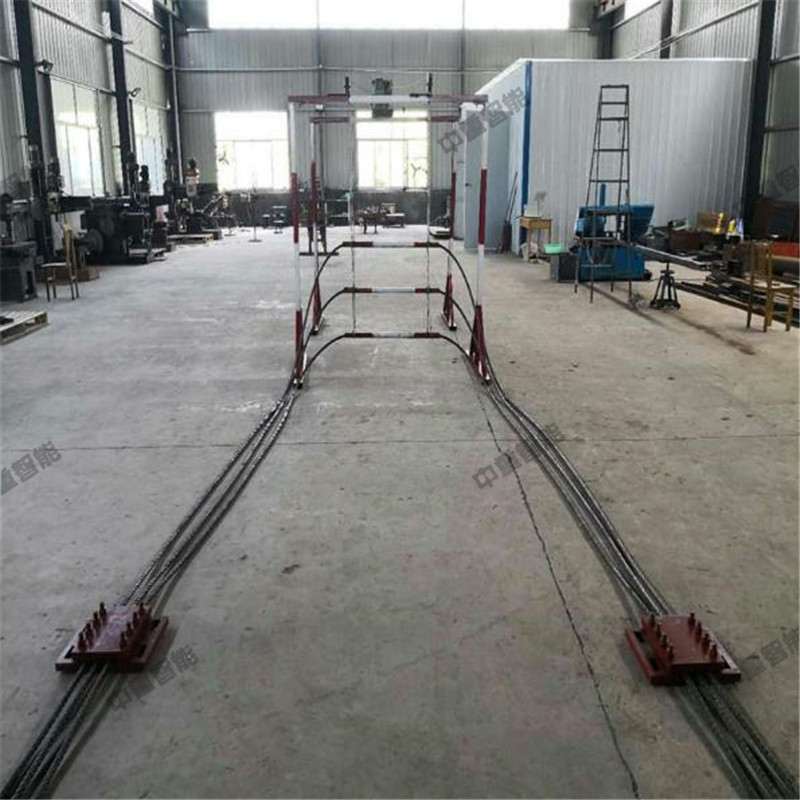

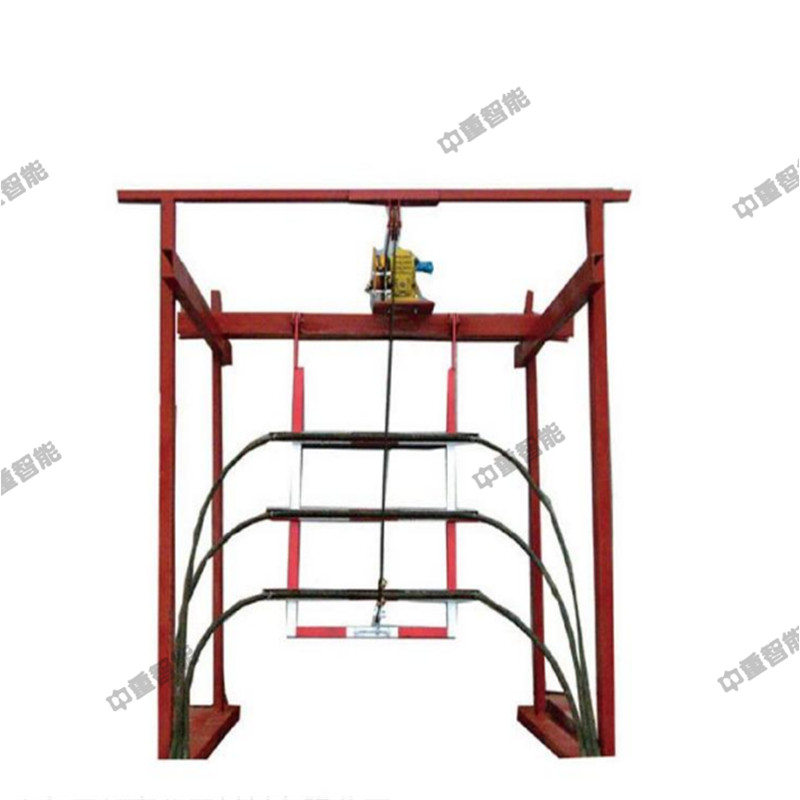

一坡三擋產品詳情

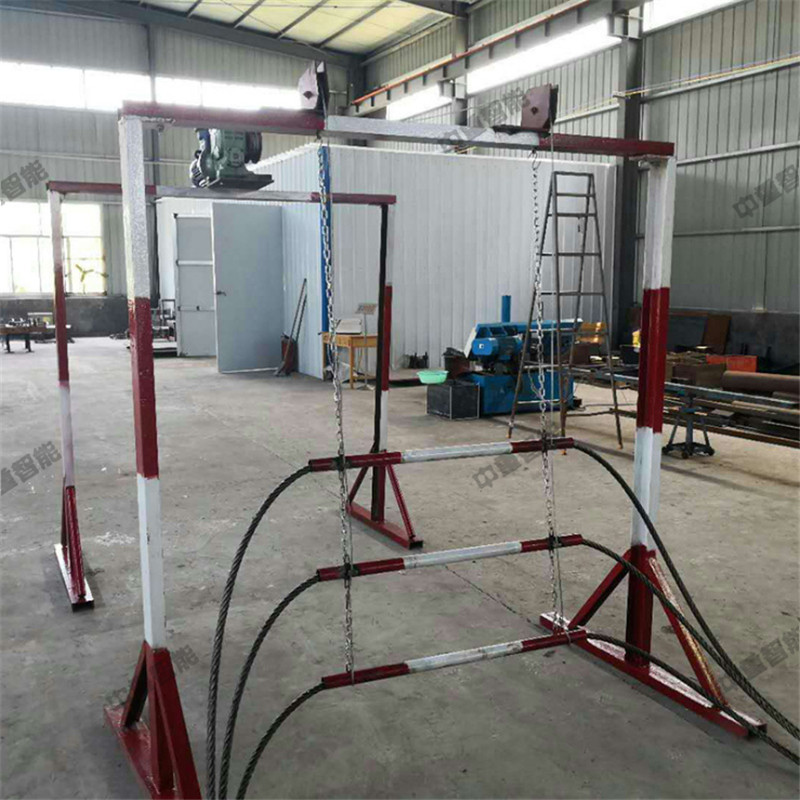

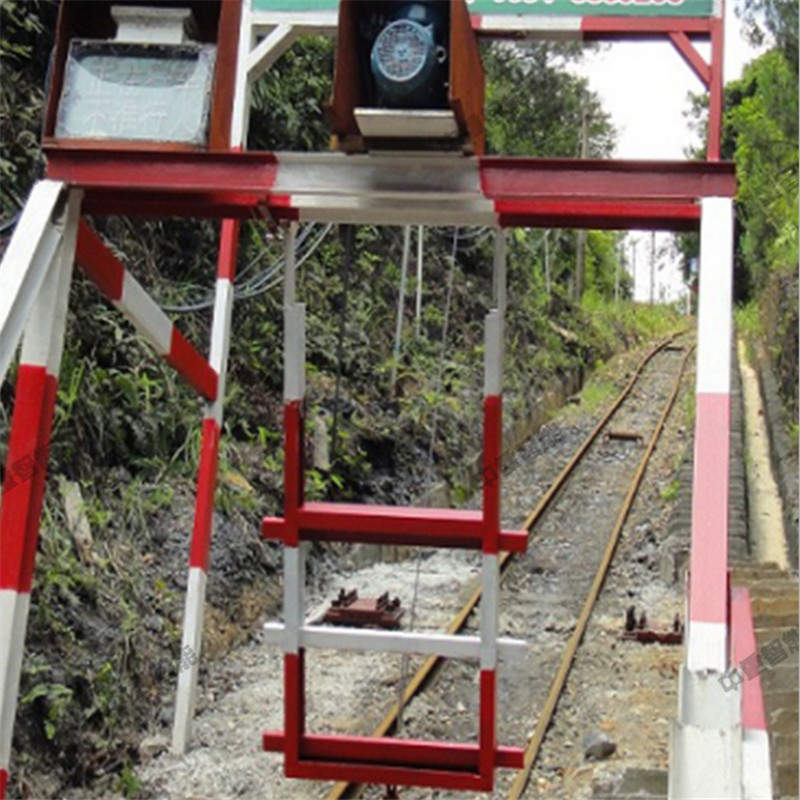

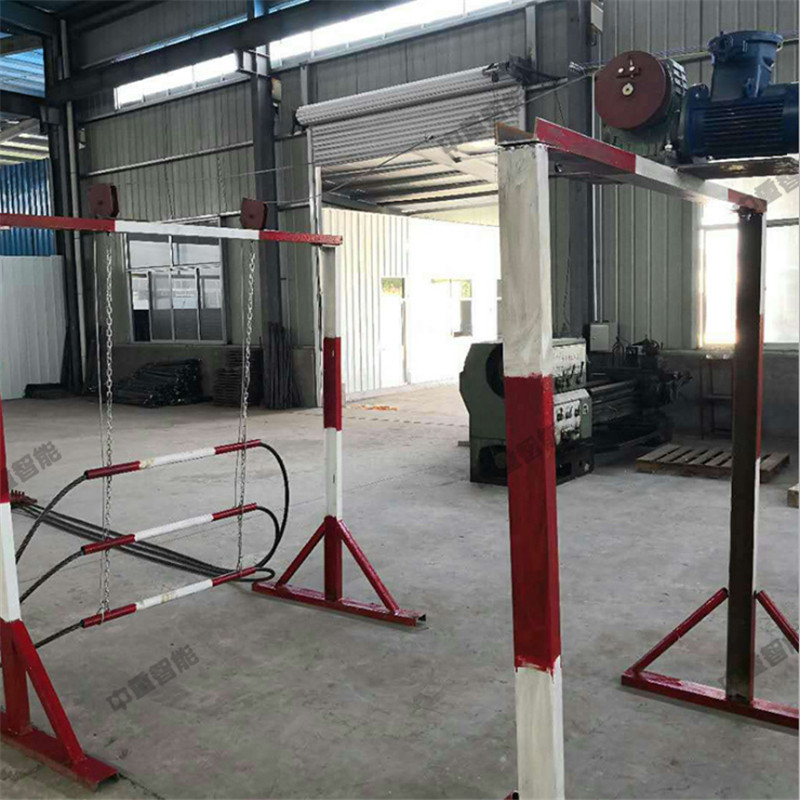

一坡三擋是煤礦斜井提升運輸?shù)闹匾踩O(shè)備，安裝在煤礦井下斜巷內，采用位置傳感器獲取與絞車同步運行的控制信號，使擋車網處于“常閉式”防護狀態，如因斷繩、脫鉤等原因而發生跑車事故，可采用柔性緩沖器來進行有效攔截。一坡三擋滿足《煤礦安全規程》第370條：“在傾斜井巷內必須安設能夠?qū)⑦\(yùn)行中斷繩、 脫鉤的車輛阻止住的跑車防護裝置”、“擋車裝置必須經常關閉，放車時方準打開”、“兼作行駛?cè)塑嚨膬A斜井巷，在提升人員時，傾斜井巷中的擋車裝置和跑車防 護裝置必須是常開狀態，并可靠地鎖住”的規定。
一坡三擋基本功能介紹
（一）位置傳感器采集信號
根據國家安標中心有關規定，“常閉式”跑車防護裝置應采用位置傳感器（接近開關、軸編碼器等）作為傳感元件，用于接收與提升絞車同步運行的信號，根據用戶的實際情況，位置傳感器可在絞車深度指示器、絞車輸出軸、絞車滾筒等處選擇合適的一處進行安裝。
（二）“常閉”式防護功能
在無礦車通過時，跑車防護裝置的擋車網處在“常閉”狀態，使整個運輸巷道處于封閉狀態，起到跑車防護作用。在有礦車下放運行時，礦車運行至距離擋車網某一設定距離的位置，擋車網自動提起并鎖定，當?shù)V車上提運行時，礦車再次經過擋車網并至同一位置，擋車網自動落下，再次進入“常閉”狀態。
（三）“緩沖”式攔截功能
當發生跑車現象時，礦車撞及攔車網，擋車網隨車下行，緩沖吸能器將礦車具有的動能逐漸轉化成緩沖機構的熱能，使礦車減速以至最后停下來，實現緩沖攔截，將礦車的損傷程度降到最低。

一坡三擋技術參數
產品型號     ZDC30-2.5     緩沖距離     0.3m～10m
額定電壓     AC127V     鋼絲繩類型     6×37+FC
電機電壓     AC380V/660V     傳感器電壓 DC12V
電機功率     4KW     傳感器檢測距離     5mm
適用巷道最大傾角     45°     工作方式     常閉式
額定抗沖擊能量     2.2×106J     擋車欄提升時間     3s-5s
試驗m大抗沖擊能量     3.5×106J     擋車網外觀尺寸     根據用戶實際情況確定。
